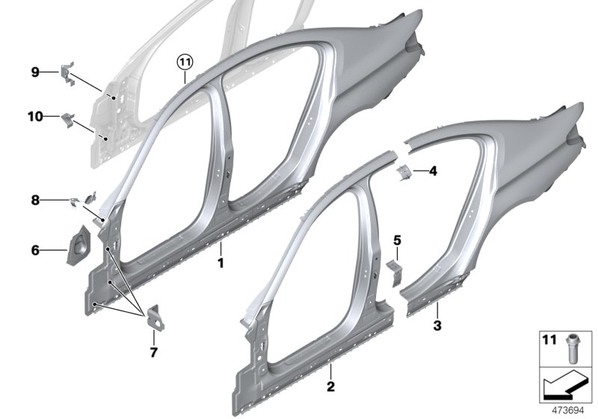

боковой каркас для БМВ G30, модель 520d B47D
| № | Наименование | Дополнение | Кол-во | Вып. с | Вып. до | Номер | AE |
|---|---|---|---|---|---|---|---|
| 01 | Боковой каркас Л | 1 | 41007437437 | ||||
| Необх. для ремонта | |||||||
| 01 | Боковой каркас П | 1 | 41007437438 | ||||
| Необх. для ремонта | |||||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460156 | ||||
| -- | Заклепка-гайка с буртиком | M7 | 2 | 07147363429 | |||
| -- | T-образный приварной штифт | L=5,4MM | 20 | 41318412638 | |||
| 02 | Передняя стойка Л Наруж | 1 | 41007437593 | ||||
| Необх. для ремонта | |||||||
| 02 | Передняя стойка П Наруж | 1 | 41007437594 | ||||
| Необх. для ремонта | |||||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460156 | ||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| 03 | Крыло Л Зд | 1 | 41007437519 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 15 | 83190301421 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | винт | SF PLUS M5X15 | 3 | 83190301639 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Средство для удаления воска | 500ML | 1 | 83120390086 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Пластмассовая гайка с шайбой | D=18MM | 4 | 51161943122 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Прессовая заклепка N4 | 39 | 83192457307 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460156 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 6 | 07147169847 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина задней стойки Л | 1 | 41007437599 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина порога Л | 1 | 41007437605 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| 03 | Крыло П Зд | 1 | 41007437520 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 15 | 83190301421 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | винт | SF PLUS M5X15 | 3 | 83190301639 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Средство для удаления воска | 500ML | 1 | 83120390086 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Пластмассовая гайка с шайбой | D=18MM | 4 | 51161943122 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Прессовая заклепка N4 | 39 | 83192457307 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460156 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 6 | 07147169847 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина задней стойки П | 1 | 41007437600 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина порога П | 1 | 41007437606 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| 04 | Армирующая пластина задней стойки Л | 1 | 41007437599 | ||||
| 04 | Армирующая пластина задней стойки П | 1 | 41007437600 | ||||
| 05 | Армирующая пластина порога Л | 1 | 41007437605 | ||||
| 05 | Армирующая пластина порога П | 1 | 41007437606 | ||||
| 06 | Щиток передней стойки Л | 1 | 41007437513 | ||||
| 07 | Кронштейн крыла на передней стойке | 6 | 12.2019 | 41117174365 | |||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 12 | 12.2019 | 83190301421 | |||
| -- | Кузовной клей K5 | 50 ML | 6 | 12.2019 | 83192158654 | ||
| -- | Reiniger R1 | 100ML | 6 | 12.2019 | 83192211217 | ||
| 08 | Кронштейн крыла Л Вх | 1 | 41007437507 | ||||
| 08 | Кронштейн крыла П Вх | 1 | 41007437508 | ||||
| 09 | Кронштейн бачка стеклоомывателя Вх | 1 | 41007437511 | ||||
| 10 | Держатель бачка стеклоомывателя Нж | 1 | 41007437512 | ||||
| Крепление для | |||||||
| Система багажников на крыше | |||||||
| 11 | Заклепка-гайка с буртиком | M7 | 4 | 07147363429 |
