Наименование |
Дополнение |
Кол-во |
Вып. с |
Вып. до |
Номер |

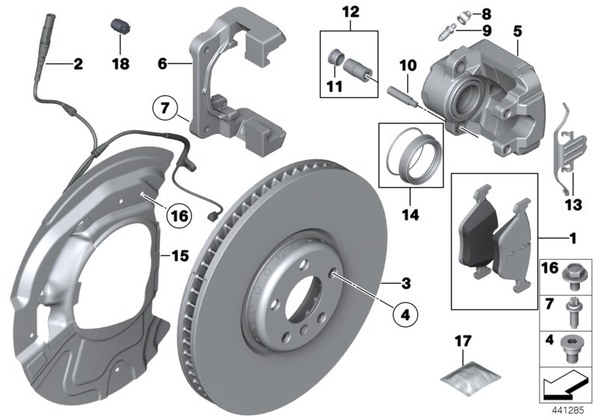

AE |
| 01 |
Рем.к-т торм.накладок, безасбестовых |
|
1 |
|
|
34116852253 |
|
|
Кроме того, обязательно потребуются |
|
|
|
|
|
|
|
следующие детали: |
|
|
|
|
|
|
|
- датчик износа тормозных накладок; |
|
|
|
|
|
|
|
- паста для тормозных колодок. |
|
|
|
|
|
|
|
На автомобилях старше 48 месяцев |
|
|
|
|
|
|
|
дополнительно рекомендуется: |
|
|
|
|
|
|
|
- заменить фиксирующие пружины. |
|
|
|
|
|
|
|
См. руководство по ремонту! |
|
|
|
|
|
|
|
***** |
|
|
|
|
|
|
|
***** |
|
|
|
|
|
|
| 02 |
Датчик износа тормозных накладок Л Пд |
|
1 |
|
|
34356792567 |
|
|
Для автомобилей с |
|
|
|
|
|
|
|
Исполнение для Китая |
L8AAA = нет |
|
|
|
|
|
| 03 |
Тормозной диск вентилируемый |
348X30 |
2 |
|
|
34116868938 |
|
|
Кроме того, обязательно потребуются |
|
|
|
|
|
|
|
следующие детали: |
|
|
|
|
|
|
|
- тормозные колодки; |
|
|
|
|
|
|
|
- датчик износа тормозных накладок; |
|
|
|
|
|
|
|
- паста для тормозных колодок. |
|
|
|
|
|
|
|
На автомобилях старше 48 месяцев |
|
|
|
|
|
|
|
дополнительно рекомендуется: |
|
|
|
|
|
|
|
- заменить фиксирующие пружины. |
|
|
|
|
|
|
|
См. руководство по ремонту! |
|
|
|
|
|
|
|
***** |
|
|
|
|
|
|
|
заменяются только попарно |
|
|
|
|
|
|
| 04 |
Болт с внутренним шестигранником |
M8X14 |
2 |
|
|
34211161806 |
|
| 05 |
Корпус суппорта тормозного механизма Л |
|
1 |
|
|
34116776783 |
|
| 05 |
Корпус суппорта тормозного механизма П |
|
1 |
|
|
34116776784 |
|
| 06 |
Направляющая тормозных колодок Л |
|
1 |
|
|
34116778399 |
|
| 06 |
Направляющая колодок П |
|
1 |
|
|
34116778400 |
|
| 07 |
Болт Torx с шайбой |
M12X1,5X43 ZNS3 |
4 |
|
|
34116778234 |
|
| 08 |
Пылезащитный колпачок |
|
2 |
|
|
34111163435 |
|
| 09 |
Штуцер для прокачки |
M10X1 |
2 |
|
|
34116768018 |
|
| 10 |
Направляющий палец |
|
2 |
|
|
34111157041 |
|
| 11 |
Пробка |
|
2 |
|
|
34111154979 |
|
| 12 |
Ремонтный комплект направляющей втулки |
|
2 |
|
|
34216869617 |
|
| 13 |
Фиксирующая пружина |
|
2 |
|
|
34116798126 |
|
| 14 |
Уплотнительный комплект суппорта |
|
2 |
|
|
34111163647 |
|
| 15 |
Защитный кожух Л |
|
1 |
|
09.2019 |
34116857977 |
|
| 15 |
Защитный кожух Л |
|
1 |
|
|
34106895049 |
|
| 15 |
Защитный кожух П |
|
1 |
|
09.2019 |
34116857978 |
|
| 15 |
Защитный кожух П |
|
1 |
|
|
34106895050 |
|
| 16 |
Болт с шестигранной головкой |
M6X12-10.9-MK- |
8 |
|
|
34116868785 |
|
| 17 |
Паста для тормозных накладок |
3G |
2 |
|
|
83192158851 |
|
| 18 |
Рем.комплект гнездового корпуса |
2 POL. |
1 |
|
|
61132359999 |
|
|
только в комбинации с |
|
|
|
|
|
|
| -- |
Гнездовой контакт MQS ELA с кабелем |
0,5-0,75 MM² AG |
1 |
|
|
61130056384 |
|
| -- |
Гнездовой контакт MQS ELA с кабелем |
0,35-0,5 MM² AG |
1 |
|
|
61130056961 |
|
