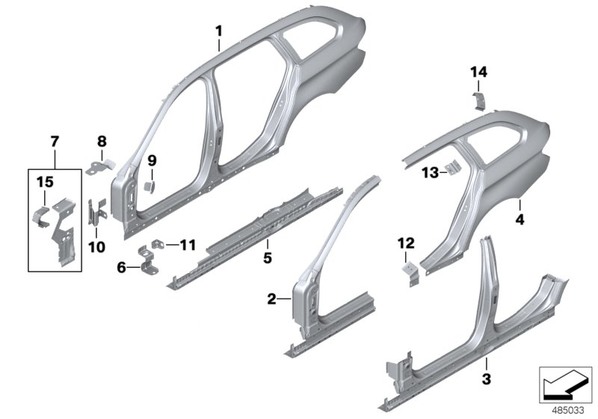

боковой каркас для БМВ F11N, модель 520dX B47
| № | Наименование | Дополнение | Кол-во | Вып. с | Вып. до | Номер | AE |
|---|---|---|---|---|---|---|---|
| 01 | Боковой каркас Л | 1 | 41217240539 | ||||
| Необх. для ремонта | |||||||
| 01 | Боковой каркас П | 1 | 41217240540 | ||||
| Необх. для ремонта | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460168 | ||||
| -- | T-образный приварной штифт | L=5,4MM | 20 | 41318412638 | |||
| -- | Болт с шестигранной головкой с конусом | M12X35 | 4 | 07148499258 | |||
| 02 | Передняя стойка Л Наруж | 1 | 41217240545 | ||||
| Необх. для ремонта | |||||||
| 02 | Передняя стойка П Наруж | 1 | 41217240546 | ||||
| Необх. для ремонта | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460168 | ||||
| -- | T-образный приварной штифт | L=5,4MM | 20 | 41318412638 | |||
| -- | Болт с шестигранной головкой с конусом | M12X35 | 2 | 07148499258 | |||
| 03 | Центральная стойка с порогом Л | 1 | 41217240509 | ||||
| Необх. для ремонта | |||||||
| 03 | Центральная стойка с порогом П | 1 | 41217240510 | ||||
| Необх. для ремонта | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| -- | Болт с шестигранной головкой с конусом | M12X35 | 2 | 07148499258 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| 04 | Крыло Л Зд | 1 | 41217240517 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 11 | 83190301421 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | винт | SF PLUS M5X15 | 1 | 83190301639 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Прессовая заклепка N5 | 13 | 83192158079 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Прессовая заклепка N4 | 13 | 83192457307 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460168 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 10 | 07147169847 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина задней стойки Л | 1 | 41219240053 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина стойки D Л | 1 | 41219240061 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина порога Л | 1 | 41219240147 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| 04 | Крыло П Зд | 1 | 41217240518 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 11 | 83190301421 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | винт | SF PLUS M5X15 | 1 | 83190301639 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Прессовая заклепка N5 | 13 | 83192158079 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Прессовая заклепка N4 | 13 | 83192457307 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460168 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 10 | 07147169847 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина задней стойки П | 1 | 41219240054 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина стойки D П | 1 | 41219240062 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина порога П | 1 | 41219240148 | ||||
| 05 | Швеллер Л | 1 | 41217240497 | ||||
| 05 | Швеллер П | 1 | 41217240498 | ||||
| 06 | Кронштейн крыла у порога | 2 | 41357240499 | ||||
| 07 | Соединение боковины Л | 1 | 41107240505 | ||||
| 07 | Соединение боковины П | 1 | 41107240506 | ||||
| 08 | Кронштейн крыла на передней стойке Л | 1 | 41357240503 | ||||
| 08 | Кронштейн крыла на передней стойке П | 1 | 41357240504 | ||||
| 09 | Кронштейн крыла | 2 | 41217111355 | ||||
| 10 | Кронштейн крыла Л Ср | 1 | 41357240501 | ||||
| 10 | Кронштейн крыла П Ср | 1 | 41357240502 | ||||
| 11 | Кронштейн крыла на передней стойке | 2 | 01.2025 | 41117174365 | |||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 4 | 01.2025 | 83190301421 | |||
| -- | Кузовной клей K5 | 50 ML | 2 | 01.2025 | 83192158654 | ||
| -- | Reiniger R1 | 100ML | 2 | 01.2025 | 83192211217 | ||
| 12 | Армирующая пластина порога Л | 1 | 41219240147 | ||||
| 12 | Армирующая пластина порога П | 1 | 41219240148 | ||||
| 13 | Армирующая пластина задней стойки Л | 1 | 41219240053 | ||||
| 13 | Армирующая пластина задней стойки П | 1 | 41219240054 | ||||
| 14 | Армирующая пластина стойки D Л | 1 | 41219240061 | ||||
| 14 | Армирующая пластина стойки D П | 1 | 41219240062 | ||||
| 15 | Опора передней стойки Л | 1 | 41107263703 | ||||
| 15 | Опора передней стойки П | 1 | 41107263704 |
