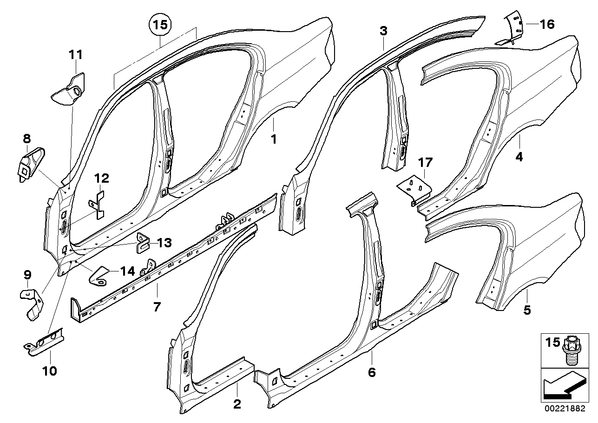

боковой каркас для БМВ E90, модель 328i N52N
| № | Наименование | Дополнение | Кол-во | Вып. с | Вып. до | Номер | AE |
|---|---|---|---|---|---|---|---|
| 01 | Боковина Л | 1 | 41217277325 | ||||
| Необх. для ремонта | |||||||
| 01 | Боковина П Наруж | 1 | 41217277326 | ||||
| Необх. для ремонта | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460141 | ||||
| -- | T-образный приварной штифт | L=5,4MM | 20 | 41318412638 | |||
| 02 | Передняя стойка Л Наруж | 1 | 41217145093 | ||||
| Необх. для ремонта | |||||||
| 02 | Передняя стойка П Наруж | 1 | 41217145094 | ||||
| Необх. для ремонта | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460141 | ||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| 03 | Каркас крыши Л | 1 | 41217277329 | ||||
| Необх. для ремонта | |||||||
| 03 | Каркас крыши П | 1 | 41217277330 | ||||
| Необх. для ремонта | |||||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460141 | ||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| 04 | Крыло Л Зд | 1 | 41217145095 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 17 | 83190301421 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | винт | SF PLUS M5X15 | 1 | 83190301639 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Прессовая заклепка N4 | 26 | 83192457307 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460141 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 10 | 07147169847 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина порога | 1 | 41217275566 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина задней стойки Л | 1 | 41217275578 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| 04 | Крыло П Зд | 1 | 41217145096 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 17 | 83190301421 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | винт | SF PLUS M5X15 | 1 | 83190301639 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Прессовая заклепка N4 | 26 | 83192457307 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460141 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 10 | 07147169847 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина порога | 1 | 41217275566 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина задней стойки П | 1 | 41217275593 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| 05 | Крыло Л Зд | 1 | 41217145095 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 17 | 83190301421 | ||||
| -- | винт | SF PLUS M5X15 | 1 | 83190301639 | |||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| -- | Прессовая заклепка N4 | 26 | 83192457307 | ||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460141 | ||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 10 | 07147169847 | |||
| -- | Армирующая пластина порога | 1 | 41217275566 | ||||
| -- | Армирующая пластина задней стойки Л | 1 | 41217275578 | ||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| 05 | Крыло П Зд | 1 | 41217145096 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 17 | 83190301421 | ||||
| -- | винт | SF PLUS M5X15 | 1 | 83190301639 | |||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| -- | Прессовая заклепка N4 | 26 | 83192457307 | ||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460141 | ||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 10 | 07147169847 | |||
| -- | Армирующая пластина порога | 1 | 41217275566 | ||||
| -- | Армирующая пластина задней стойки П | 1 | 41217275593 | ||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| 06 | Центральная стойка с порогом Л | 1 | 41217277331 | ||||
| Необх. для ремонта | |||||||
| 06 | Центральная стойка с порогом П | 1 | 41217277332 | ||||
| Необх. для ремонта | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460141 | ||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| 07 | Порог Л Наружн | 1 | 41008045845 | ||||
| 07 | Порог П Наруж | 1 | 41008045846 | ||||
| 08 | Кронштейн крыла Л Вх | 1 | 41207166683 | ||||
| 08 | Кронштейн крыла П Вх | 1 | 41207166684 | ||||
| 09 | Кронштейн крыла Л Ср | 1 | 41217145355 | ||||
| 09 | Кронштейн крыла П Ср | 1 | 41217145356 | ||||
| 10 | Кронштейн крыла Л Нж | 1 | 41127145359 | ||||
| 10 | Кронштейн крыла П Нж | 1 | 41127145360 | ||||
| Крепление для | |||||||
| Система багажников на крыше | |||||||
| 15 | Болт со звезд.гол.с внутренней резьбой | M10 / M6 | 4 | 07147153767 | |||
| 16 | Армирующая пластина задней стойки Л | 1 | 41217275578 | ||||
| 16 | Армирующая пластина задней стойки П | 1 | 41217275593 | ||||
| 17 | Армирующая пластина порога | 2 | 41217275566 |
