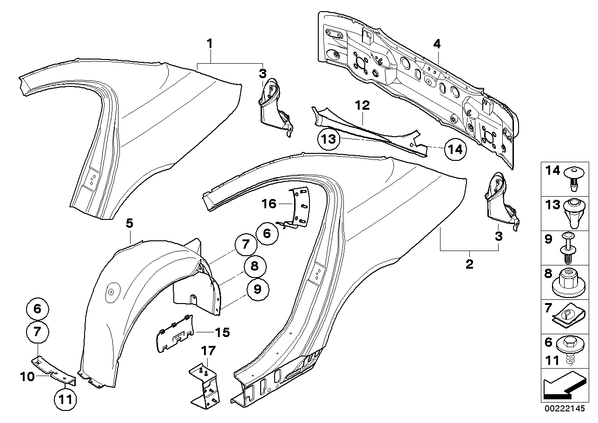

Крыло/облицовка задней части для БМВ E60, модель 520i
| № | Наименование | Дополнение | Кол-во | Вып. с | Вып. до | Номер | AE |
|---|---|---|---|---|---|---|---|
| 01 | Крыло Л Зд | 1 | 41217111319 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 29 | 83190301421 | ||||
| -- | винт | SF PLUS M5X15 | 1 | 83190301639 | |||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| -- | Прессовая заклепка N4 | 30 | 83192457307 | ||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460164 | ||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 10 | 07147169847 | |||
| -- | Армирующая пластина порога | 1 | 41217275567 | ||||
| -- | Армирующая пластина задней стойки Л | 1 | 41217275581 | ||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| 01 | Крыло П Зд | 1 | 41217111320 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 29 | 83190301421 | ||||
| -- | винт | SF PLUS M5X15 | 1 | 83190301639 | |||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| -- | Прессовая заклепка N4 | 30 | 83192457307 | ||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460164 | ||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 10 | 07147169847 | |||
| -- | Армирующая пластина порога | 1 | 41217275567 | ||||
| -- | Армирующая пластина задней стойки П | 1 | 41217275596 | ||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| 02 | Крыло Л Зд | 1 | 41217111319 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 29 | 83190301421 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | винт | SF PLUS M5X15 | 1 | 83190301639 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Прессовая заклепка N4 | 30 | 83192457307 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460164 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 10 | 07147169847 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина порога | 1 | 41217275567 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина задней стойки Л | 1 | 41217275581 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| 02 | Крыло П Зд | 1 | 41217111320 | ||||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 29 | 83190301421 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | винт | SF PLUS M5X15 | 1 | 83190301639 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Прессовая заклепка N4 | 30 | 83192457307 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Установ.приспособл.д.Т-образного штифта | 1 | 41212460164 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Пластмассовая гайка с шайбой | D=22MM | 10 | 07147169847 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина порога | 1 | 41217275567 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Армирующая пластина задней стойки П | 1 | 41217275596 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | T-образный приварной штифт | L=5,4MM | 10 | 41318412638 | |||
| 03 | Ниша под блок задних фонарей Л | 1 | 41217135193 | ||||
| 03 | Ниша под блок задних фонарей П | 1 | 41217135194 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| 04 | Облицовка задка в сборе | 1 | 41217111263 | ||||
| только в комбинации с | |||||||
| -- | Кузовной клей K5 | 50 ML | 1 | 83192158654 | |||
| Необх. для ремонта | |||||||
| -- | Глухая заклепка N3 | 19 | 83190301421 | ||||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | винт | SF PLUS M5X15 | 2 | 83190301639 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Кузовной клей K5 | 195 ML | 1 | 83192157298 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Reiniger R1 | 100ML | 1 | 83192211217 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Уплотнитель шва | 300ML | 1 | 83422409985 | |||
| Выполняется с помощью ремонтной | |||||||
| техники склеивания/заклепывания. | |||||||
| ***** | |||||||
| -- | Прессовая заклепка N4 | 10 | 83192457307 | ||||
| 05 | Кожух колесной ниши Л Зд | 1 | 51717033751 | ||||
| 05 | Кожух колесной ниши П Зд | 1 | 51717033752 | ||||
| 06 | Саморез с шестигранной головкой с шайбой | ST4,8X16MM | 9 | 07147129160 | |||
| 07 | Листовая гайка | ST4,8-9-ZNS3 | 9 | 07129904150 | |||
| 08 | Пластмассовая гайка с шайбой | D=18MM | 8 | 51161943122 | |||
| 09 | заклепка с распорной втулкой | D = 8MM | 4 | 51471911992 | |||
| 10 | Пылезащитная кромка Л | 1 | 51717041625 | ||||
| 10 | Пылезащитная кромка П | 1 | 51717041626 | ||||
| 11 | Саморез с шестигранной головкой | ST 4,8X18 SW8 | 4 | 07147129161 | |||
| 12 | Накладка водосточного желобка Л Зд | 1 | 51717124407 | ||||
| 12 | Накладка водосточного желобка П Зд | 1 | 51717124408 | ||||
| 13 | Нижняя часть зажима | 4 | 51717154239 | ||||
| 14 | Верхняя часть зажима | 4 | 51717048316 | ||||
| 15 | Крышка блока разъемов ABS | 2 | 51717143261 | ||||
| 16 | Армирующая пластина задней стойки Л | 1 | 41217275581 | ||||
| 16 | Армирующая пластина задней стойки П | 1 | 41217275596 | ||||
| 17 | Армирующая пластина порога | 2 | 41217275567 |
