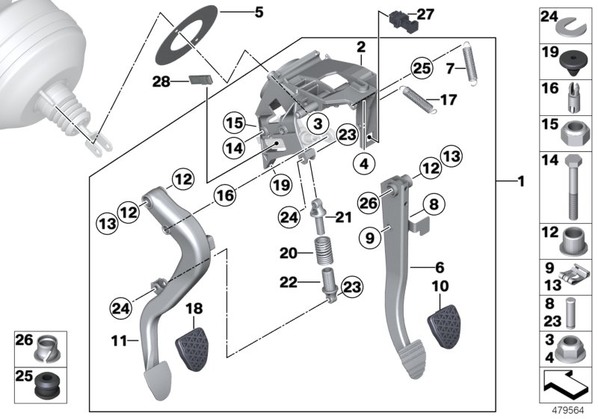

ZB Fusshebelwerk M Uebertotpunktfeder для БМВ F30N, модель 320i
| № | Наименование | Дополнение | Кол-во | Вып. с | Вып. до | Номер | AE |
|---|---|---|---|---|---|---|---|
| 01 | Педальный механизм в сборе | 1 | 08.2018 | 35006860644 | E | ||
| в сборе с дополнительными элементами | |||||||
| 01 | Педальный механизм в сборе | 1 | 35006876794 | ||||
| в сборе с дополнительными элементами | |||||||
| 02 | Опорный кронштейн педального механизма | 1 | 08.2018 | 35006860651 | E | ||
| Опорный кронштейн | |||||||
| без | |||||||
| Педаль тормоза | |||||||
| 02 | Опорный кронштейн педального механизма | 1 | 35006878291 | ||||
| Опорный кронштейн | |||||||
| без | |||||||
| Педаль тормоза | |||||||
| 03 | Гайка с буртиком самоконтрящаяся | M8-10 ZNS3 | 2 | 07119905374 | |||
| Крепление | |||||||
| Опорный кронштейн | |||||||
| 04 | Гайка шестигранная самоконтрящаяся | M6-8-ZNNIV SI | 1 | 07119905949 | |||
| Крепление | |||||||
| Опорный кронштейн | |||||||
| 05 | Уплотнит.прокладка усилителя тормозов | 1 | 34336857618 | ||||
| 06 | Педаль тормоза | 1 | 08.2018 | 35216761935 | E | ||
| без | |||||||
| Опорный кронштейн | |||||||
| 06 | Педаль тормоза | 1 | 35006878297 | ||||
| без | |||||||
| Опорный кронштейн | |||||||
| 07 | Возвратная пружина | D=13MM | 1 | 35301165321 | |||
| Педаль сцепления | |||||||
| 08 | Палец педали тормоза | D=10X29,5 | 1 | 34336753646 | |||
| Крепление | |||||||
| Усилитель тормозов | |||||||
| 09 | Предохранитель | B10-ZNS3 | 1 | 07129904567 | |||
| Крепление | |||||||
| Усилитель тормозов | |||||||
| 10 | Площадка педали | 1 | 35211160658 | ||||
| Педаль тормоза | |||||||
| 11 | Педаль сцепления | 1 | 08.2018 | 35316762250 | |||
| 11 | Педаль сцепления | 1 | 35006878301 | ||||
| 12 | втулка шарнира | 3 | 08.2018 | 35316797357 | |||
| Педаль тормоза | |||||||
| и | |||||||
| Педаль сцепления | |||||||
| 12 | втулка шарнира | 3 | 35006878303 | ||||
| Педаль тормоза | |||||||
| и | |||||||
| Педаль сцепления | |||||||
| 13 | Предохранитель | B10-ZNS3 | 2 | 07129904567 | |||
| Крепление | |||||||
| Педаль тормоза | |||||||
| и | |||||||
| Педаль сцепления | |||||||
| 14 | Болт с шестигранной головкой | M6X45 8.8 ZNS3 | 2 | 07119902976 | |||
| Крепление | |||||||
| Главный цилиндр сцепления | |||||||
| 15 | Гайка шестигранная | M6-8-ZNNIV SI | 2 | 07129905817 | |||
| Крепление | |||||||
| Главный цилиндр сцепления | |||||||
| 16 | Штифт главного цилиндра сцепления | 1 | 08.2018 | 35316854283 | |||
| Крепление | |||||||
| Главный цилиндр сцепления | |||||||
| Педаль сцепления | |||||||
| 17 | Возвратная пружина | D=13MM | 1 | 35301165321 | |||
| Педаль тормоза | |||||||
| 18 | Площадка педали | 1 | 35311160659 | ||||
| Педаль сцепления | |||||||
| 19 | Упорный буфер педали сцепления | 1 | 35311103849 | ||||
| 20 | Пружина сжатия | L=58MM | 1 | 35311165566 | |||
| только в комбинации с | |||||||
| -- | Держатель пружины сжатия | SCHWARZ | 1 | 35311161719 | |||
| Педаль сцепления | |||||||
| -- | Держатель пружины сжатия | DUNKELGRAU | 1 | 35301164381 | |||
| Педаль сцепления | |||||||
| 21 | Держатель пружины сжатия Внутр | 1 | 08.2018 | 35316797340 | E | ||
| Педаль сцепления | |||||||
| 21 | Держатель пружины сжатия Внутр | 1 | 35006879482 | ||||
| Педаль сцепления | |||||||
| 22 | Держатель пружины сжатия Наруж | 1 | 08.2018 | 35316797341 | E | ||
| Педаль сцепления | |||||||
| 22 | Держатель пружины сжатия Наруж | 1 | 35006879483 | ||||
| Педаль сцепления | |||||||
| 23 | Штифт возвратной пружины | D=8MM/L=24MM | 2 | 08.2018 | 35316772437 | E | |
| Педаль сцепления | |||||||
| 23 | Штифт возвратной пружины | 2 | 35006878305 | ||||
| Педаль сцепления | |||||||
| 24 | Шайба фиксирующая | 6,0-ZNS3 | 2 | 07119905695 | |||
| Педаль сцепления | |||||||
| 25 | наконечник | D=7,5MM | 1 | 35411113728 | |||
| Педаль сцепления | |||||||
| 26 | втулка шарнира | 1 | 35211158290 | ||||
| Педаль тормоза | |||||||
| 27 | Выключатель стоп-сигналов | 1 | 03.2017 | 61319240076 | E | ||
| 27 | Выключатель стоп-сигналов | 1 | 35006876896 | ||||
| 28 | Модуль выключателя сцепления | 1 | 08.2018 | 61319231129 | E | ||
| 28 | Модуль выключателя сцепления | 1 | 08.2018 | 35426876898 |
